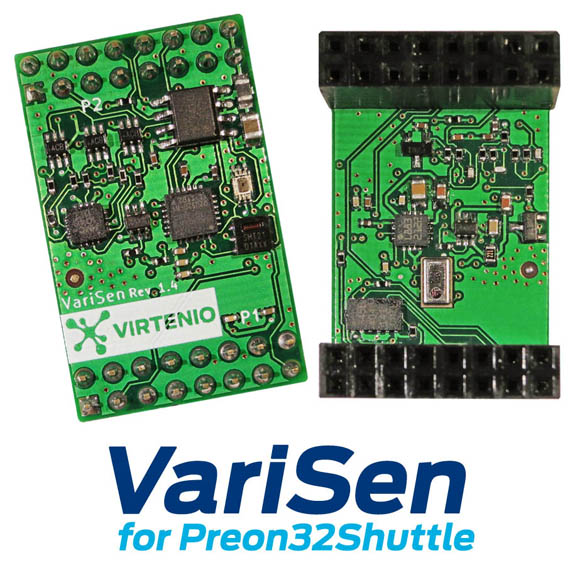

Multi-Sensormodul für das Preon32 Shuttle Evaluationsmodul
Allgemeines
ultimative Sensorerweiterung für das Preon32Shuttle
schneller Einstieg in die Welt der Sensorik
Unterstützung aller Sensoren durch Betriebssoftware und Software-Bibliothek für Preon32
verfügbar in zwei Bestückungsvarianten
Sensoren (Standard)
Temperatur (−40°C bis +105°C)
Beleuchtungsstärke (1 bis 65535 lx)
Luftfeuchtigkeit (0 bis 100 %RH)
Luftdruck (50 kPa bis 115 kPa)
Beschleunigung (±16 g, 3-Achsen)
kompakte Maße von 20 x 33 x 12 mm (L X B x H)
Beschreibung

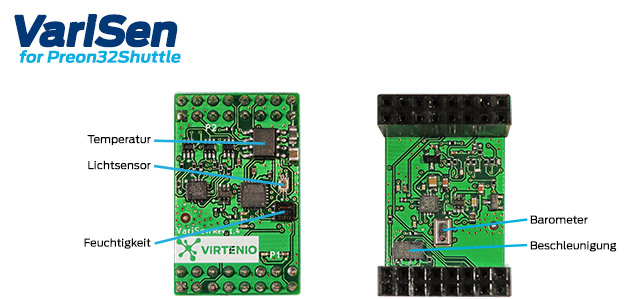

Das Modul „VariSen“ ist eine ultimative Sensorerweiterung für das Preon32Shuttle. Es enthält 5 verschiedene Sensoren für physikalische Größen wie Temperatur, Beleuchtungsstärke, Luftfeuchtigkeit, Luftdruck und Beschleunigung. Die Sensoren können mit der virtuellen Maschine von Virtenio mittels Treibern angesprochen werden.
Je nach gewünschtem Einsatzzweck sind auch Bestückungsvarianten des VariSen von Virtenio erhältlich. Die Standard-Bestückungsvariante beinhaltet die Sensoren für Temperatur, relative Beleuchtungsstärke, Luftfeuchtigkeit, 3-Achsen Beschleunigung und Luftdruck. Eine optionale Bestückungsvariante enthält nach Absprache zudem Sensoren für Magnetfeldstärke und Rotationsgeschwindigkeit.
Technische Daten
| Sensor für Temperatur | |
|---|---|
| Hersteller | Analog Devices |
| Modell | ADT7410 |
| Interface | digital, I2C |
| Auflösung | 16-Bit |
| Erfassungsbereich | -40°C bis +105°C |
| Genauigkeit | ±0.5°C |
| Sensor für relative Beleuchtungsstärke | |
| Hersteller | Rohm |
| Modell | BH1715FVC |
| Interface | digital, I2C |
| Erfassungsbereich | 1 lx bis 65355 lx |
| Auflösung | 16 Bit |
| Sensor für Luftfeuchtigkeit | |
| Hersteller | Sensirion |
| Modell | SHT21 |
| Interface | digital, I2C |
| Erfassungsbereich | 0 %RH bis 100 %RH |
| Auflösung | 12 Bit |
| Genauigkeit | ± 2,0 %RH (typ.) |
| Sensor für Luftdruck | |
| Hersteller | Freescale |
| Modell | MPL115A2 |
| Interface | digital, I2C |
| Erfassungsbereich | 50 kPa to 115 kPa |
| Auflösung | 0,15 kPa |
| Genauigkeit | ± 1.0 kPa |
| Sensor für Beschleunigung | |
| Hersteller | Analog Devices |
| Modell | ADXL345 |
| Interface | digital, SPI |
| Erfassungsbereich | ± 16 g, 3-Achsen |
| Auflösung | 13 Bit pro Achse |
| Genauigkeit | 3,9 mg/LSB |
