Projekt Beschreibung
Erweiterungsmodul für das Preon32 Funkmodul
USB-Schnittstelle
In-System-Programmierung und Datenkommunikation
Anbindung als virtueller COM-Port unter Windows/Linux
Micro-USB-Buchse
Stiftleisten für einfache Erweiterung
2,54 mm Rastermaß – geeignet für Lochrasterplatinen
Schnittstellen wie USART, SPI, I²C oder CAN
Zugriff auf Ressourcen des Funkmoduls Preon32
Spannungsversorgung
2x Ultra-Low-Power-Linearregler mit 3.3V Ausgangsspannung – getrennte Analog-/Digitalversorgung
5 V Eingangspannung über USB-Buchse
Externer Versorgungseingang mit 3,6V bis 13,2V
Weitere Peripherie
4x LEDs (Grün, Gelb, Rot, Amber)
2x Taster wie Reset und Benutzerfunktion
kompakte Maße von 32 x 33 x 14mm (LxBxH)
Beschreibung

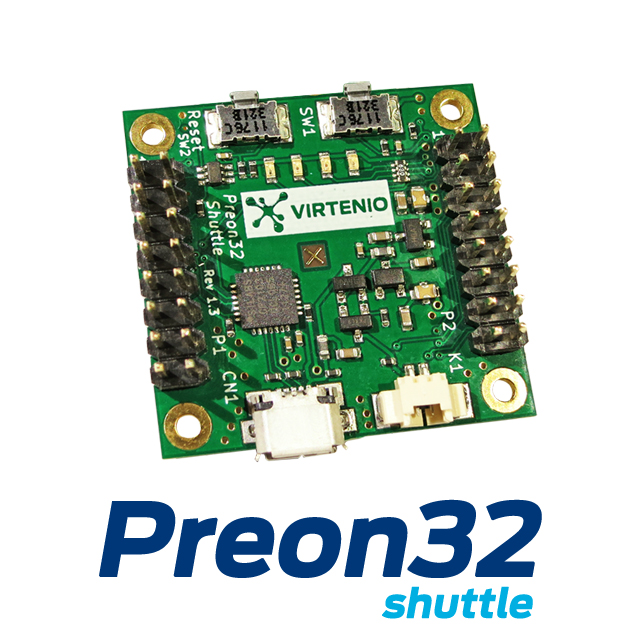

Das „Preon32Shuttle” ist ein Evaluationsmodul für das Funkmodul „Preon32“. Das „Preon32Shuttle” integriert das „Preon32” in seiner kompakten Bauform mit SMD-Pads in der LGA-Anordnung (engl. Land Grid Array) und macht die Schnittstellen auf Stiftleisten einfacher zugänglich.
Das „Preon32Shuttle” enthält externe Komponenten wie LEDs, Taster und Anschlussleisten für den schnellen Aufbau von Prototypen in Kombination mit eigener Peripherie. Die integrierte USB-Schnittstelle ermöglicht ein Programmieren des Systems, das Auslesen von Sensordaten und das Schreiben von Konfigurationsdaten.
Zum Anschluss von externer Peripherie stehen über die Stiftleisten eine Vielfalt von umfangreichen Schnittstellen wie CAN-, I²C-, SPI-, USB-Bus oder digitale Ein-/Ausgabepins zur Verfügung.
Vom Benutzer kann das Modul durch die integrierte Spannungsversorgungsschaltung sowohl von einer externen Batteriespannung als auch über den USB-Anschluss betrieben werden. Der verwendete Linearregler besitzt dabei einen weiten Eingangsspannungsbereich von 3,6V bis 13,2V.
Technische Daten
| Technische Daten | |
|---|---|
| Anschlüsse | 1x Micro-USB-Buchse |
| 1x 2polige Molex PicoBlade-Buchse für externe Batterie | |
| 2x 16-polige Stiftleisten im Raster 2,54mm | |
| Peripherie | |
| Single Chip USB 2.0 Full-Speed zu USART Bridge, bis 931.6 KBaud zum PC |
|
| 4x SMD-LEDs (Grün, Gelb, Rot, Amber) | |
| 1x Reset-Taster | |
| 1x Benutzertaster | |
| Funktion auf Stiftleisten mit integrierten Preon32 | |
| Serielle Schnittstellen | 1x USB 2.0 Full-Speed |
| 1x CAN Schnittstellen (2.0B Active) | |
| 2x SPIs bis 18 Mbit/s | |
| 2x USARTs synch./asynch. bis 4.5 Mbit/s | |
| 1x I²C Schnittstelle bis 400 kBit/s | |
| Analoge Schnittstellen | 2 × 12-Bit A/D-Konverter, 1 MSPS, 11 Kanäle |
| 2 × 12-Bit D/A Konverter | |
| Weitere Schnittstellen | 27x digitale Eingangs- bzw. Ausgangspins (GPIOs) |
| 15x externe Interrupteingänge | |
| Allgemeines zum Modul | |
| Abmessungen | 32 x 33 x 14mm (LxBxH) |
| Versorgungsspannung | 3,6V- 13,2V |
